“康為醫療”MIC-2000型醫學影像設備學綜合實驗系統

2

“康為醫療”MIC-211型X線機燈絲變頻電路實驗系統

3

“康為醫療”MIC-212型X線機整流電路實驗系統

4

“康為醫療”MIC-213型X線機磁飽合穩壓電路實驗系統

5

“康為醫療”MIC-214型X線機容量保護實驗系統

6

“康為醫療”MIC-215型X線機接地電阻測量實驗系統

7

“康為醫療”MIC-216型X線機攝影限時電路實驗系統

8

“康為醫療”MIC-217型X線機曝光時間測量實驗系統

9

“康為醫療”MIC-218型X線機管電壓電流測量實驗系統

1

“康為醫療”MIC-2000型醫學影像設備學綜合實驗系統

1．電源電壓：220V、380V；2．電源頻率：50HZ；3．燈絲電流：可調 ；4．管電壓：可調 ；5．變壓形式：自耦變壓器；6．電壓變化：可測 ；7．電流可測：可測；8．波形變化：可測；9．頻率調節：200Hz～500Hz；10．電流調節：50mA～500mA；11．小焦點：1個；12．大焦點：1個 ；13．變頻形式：交流逆變 ；14．電壓變化：可測 ；15．電流可測：可測 ；16．波形變化：可測 ；17．啟動時間：0.8-1s可調 ；18．曝光時間：0.8-1s可調 ；19．延時時間：0.8-1.2s可調 ；20．啟動指示：可顯示 ；21．曝光指示：可顯示 ；22．陽極額定轉速：2900r／s；23．KV：可調節顯示 ；24．mA：可調節顯示 ；25．管電壓觀察：亮度可調；26．燈絲電流觀察：亮度可調

27．穩壓器輸出電壓：可調；28．輸出電流：可調；29．抗電強度；電網輸入端與機殼間施加交流3KV電壓、1分鐘、不擊穿、不飛弧

30．絕緣電阻：MΩ≥20

本實驗臺綜合了原有實驗箱的實驗功能，綜合性強，可使學生在比較中進行實驗，進而提高學生綜合運用知識的實驗效果。 本實驗臺可做：

1．整流電路實驗

2．變頻電路實驗

3．旋轉陽極啟動與保護電路與曝光限時電路實驗

4．磁飽合穩壓電路實驗

5．接地電阻測量實驗

6．X線機的電路工作演示

7．X線機的電路組成分析實驗

2

“康為醫療”MIC-211型X線機燈絲變頻電路實驗系統

1、電源電壓：220V；2、電源頻率：50HZ；3、 頻率調節：200Hz～500Hz；4、電流調節：50mA～500mA；5、小焦點：1個；6、大焦點：1個；7、變頻形式：交流逆變；8、電壓變化：可測

進行X線機燈絲逆變電路組成和工作原理觀察分析，顯示X線管燈絲的加熱情況及焦點切換，觀察X線機燈絲加熱電路的波形。

3

“康為醫療”MIC-212型X線機整流電路實驗系統

1、電源電壓：220V、380V；2、電源頻率：50HZ；3、燈絲電流：可調；4、管電壓：可調；5、 變壓形式：自耦變壓器；6、電壓變化：可測；7、電流可測：可測；8、波形變化：可測；9、總功率：＜60W

進行整流電路組成和工作原理觀察分析，進行單相全波整流電路實驗、倍壓整流電路實驗和三相全波整流電路實驗。

4

“康為醫療”MIC-213型X線機磁飽合穩壓電路實驗系統

1．電源電壓：220V；2．電源頻率：50HZ；3．穩壓器輸出電壓：可調；4．輸出電流：可調；5．總功率：＜60W；6．抗電強度；電網輸入端與機殼間施加交流3KV電壓、1分鐘、不擊穿、不飛?。?．絕緣電阻：MΩ≥20

可進行諧振式磁飽合穩壓電路組成和工作原理的分析，測量輸入電壓和輸出電壓的關系，看到穩壓效果。

5

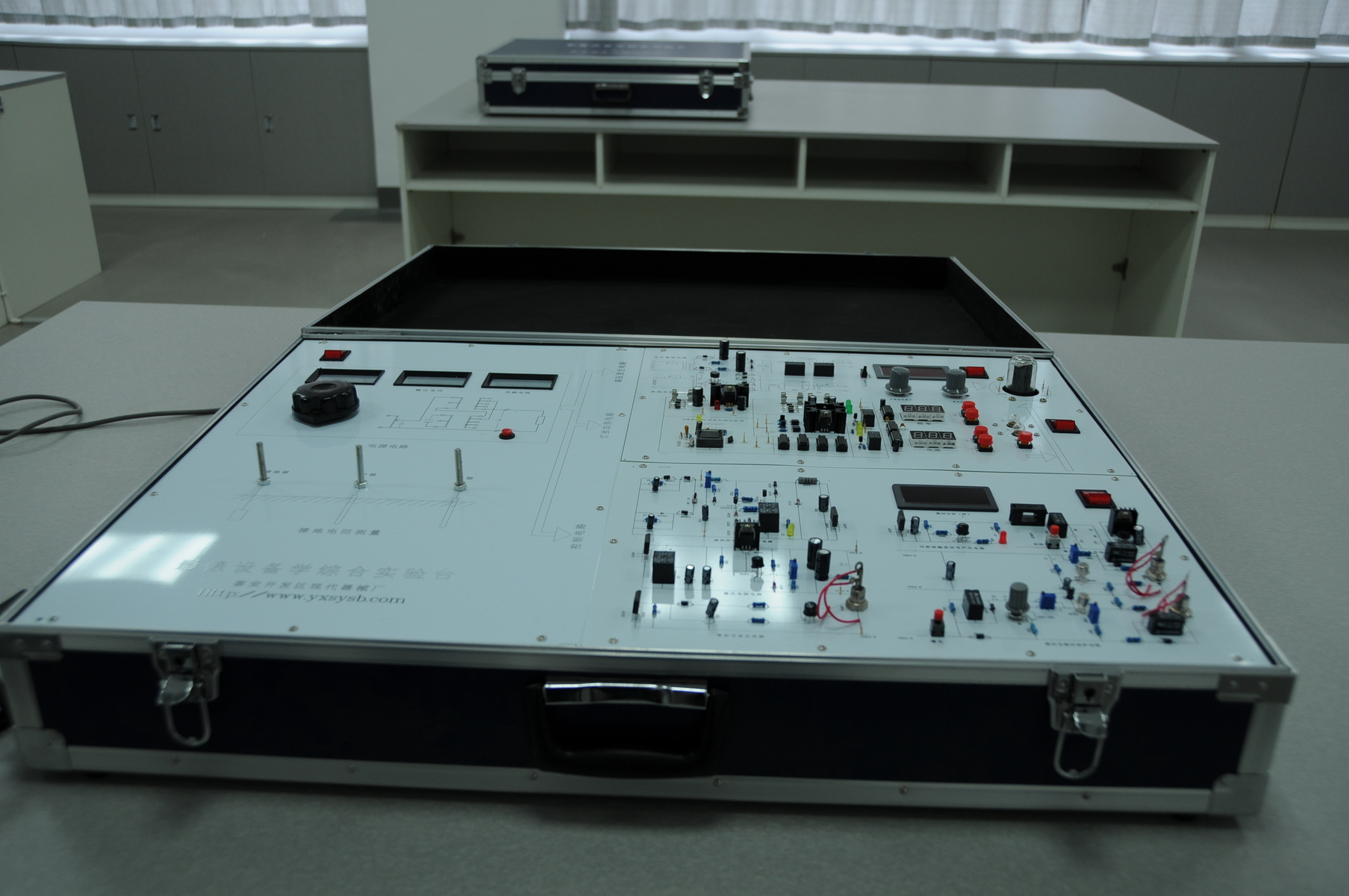

“康為醫療”MIC-214型X線機教學板（示教箱）

1.電源電壓：220V；

2.電源頻率：50HZ；

3.電源電路組成；

4.高壓發生電路組成；

5燈絲加熱電路組成；

6.旋轉陽極模擬裝置

7.旋轉陽極啟動保護電路；

8.攝影限時與限時保護電路；

9.曝光時間0.8——3.5S連續可調；

10.曝光指示;

11．KV可顯示；

12．mA可顯示；

13．管電壓可測；

14．燈絲加熱指示；

15.模擬球管裝置；

16.旋轉陽極啟動正常指示；

17.曝光過程演示；

18.總功率小于100W;

19.外形尺寸450*300*170。

模擬X線機的工作過程，可進行X線機的工作過程認識、X線機的電路組成和X線機單元電路的認識。

6

“康為醫療”MIC-215型X線機容量保護實驗箱

1．源電壓：220V；2．電源頻率：50HZ；3．KV：可調節；4．mA：可調節；5．曝光時間可調；6．曝光過量警告

可做曝光容量保護實驗，管電壓、燈絲電壓、曝光時間關聯，當曝光參數過度時不能曝光。

7

“康為醫療”MIC-216型X線機攝影限時電路實驗儀

1．源電壓：220V；2．電源頻率：50HZ；3．曝光時間：0.8-1s ；4．曝光指示：可顯示；5．總功率：＜60W

攝影電路和攝影限時電路的組成和工作原理，調節攝影時間，觀察與測量限時效果。

8

“康為醫療”MIC-217型X線機接地電阻測量實驗儀

1．測量檔位：3檔可切換；2．接地電阻數值：可顯示；3.接地電阻顯示類型：指針式；4.x線機接地電阻：模擬

進行了解接地電阻測量?jī)x的結構認識，接地電阻儀的使用方法，以及X線機接地電阻的測量步驟與方法。

9

“康為醫療”MIC-218型X線機曝光時間測量實驗儀BC-1型

1．源電壓：220V；2．電源頻率：50HZ；3．時間調整：波段式；4．曝光時間：0.8-1s可調；5．測量精度：0.01s；6．曝光顯示：數顯直讀

進行曝光電路的組成和工作原理分析，曝光時間的調整和曝光時間的測量。

10

“康為醫療”MIC-219型X線機管電壓電流測量實驗儀

GL-1型

1．源電壓：220V；2．電源頻率：50HZ；3．管電流：可調；4.管電壓：可調；燈絲電壓：可調；5．測量誤差：0.01ma；6．測量顯示：數顯直讀；7．總功率：＜60W

進行X線管電路的組成和工作原理分析，管電流測量及數據分析。進行X線管電路的組成和工作原理分析，管電壓測量及數據分析。

11

“康為醫療”MIC-220型X線機模擬整流電路實驗箱

 1、電源電壓：220V；2、電源頻率：50HZ；3、燈絲電流：可調；4、管電壓：可調；5、 變壓形式：自耦變壓器；6、電壓變化：可測；7、電流可測：可測；8、波形變化：可測；9、總功率：＜100AV

進行單相全波整流電路測量及高壓波形的觀察，倍壓整流電路測量及高壓波形的觀察，配之于三相變壓器電源電路實驗箱進行三相雙重六波整流電路高壓測量與波形觀察以及三相十二波整流電路高壓測量與波形觀察。

12

“康為醫療”MIC-221型三相變壓器電源電路實驗箱

1．供電電源交流380V；功率小于200AV。

 與X線機模擬整流電路實驗箱配合使用，進行三相雙重六波整流電路高壓測量與波形觀察以及三相十二波整流電路高壓測量與波形觀察

13

“康為醫療”MIC-222型旋轉陽極啟動與保護實驗箱

1.供電電源： 交流220V電源，功率小于100W。

進行直觀地觀察X線機陽極啟動過程，0.6S～2.5S延時保護時間長度的觀察，模擬顯示X線管陽極轉速顯示，小于2500轉/分。能模擬顯示X線機燈絲加熱電路不工作時的故障現象。

14

“康為醫療”MIC-223型X線機限時與保護電路實驗箱

1.供電電源： 交流220V電源，功率小于50W。

能模擬X線機攝影曝光功能，較好地觀察X線機曝光全過程，X線機曝光時間范圍控制1s-3.5s。能直接顯示曝光時間，或使用415型數字電秒表連接測量模擬X線機的曝光時間，同時掌握其使用方法。

15

“康為醫療”MIC-224型磁飽和穩壓與燈絲電路實驗箱

1.供電電源： 交流220V電源，功率小于340W。

2.外形尺寸：長440mm   寬290mm   高195mm*

3.調壓器電壓變化范圍0V～250V；功率小于200W。

4.穩壓器穩壓范圍：輸入變化180V～240V，輸出237V±2.5V。

能模擬顯示X線機磁飽和穩壓過程，同時能清晰地觀察X線機燈絲加熱電路X線管燈絲亮度變化情況

16

“康為醫療”MIC-224型三相調壓器實驗箱

1.供電電源： 交流380V電源，功率小于200W。

2.調壓器電壓變化范圍0V～380V。

3.調壓效果實時顯示。

能實時顯示調壓效果。

17

“康為醫療”MIC-225型模擬X線機操作臺

工作電壓：22V；電流頻率：50HZ；管電壓：可調；管電流：可調；曝光時間：與管電壓管電流關聯；攝影部位：點動選擇；體型：可選；曝光操作：手剎；時間精度0.01ms。

根據高頻X線機操作臺實體制作，高頻X線機模擬操作。

18

“康為醫療”MIC-226型醫用診斷X線機診斷電路

 主要技術參數

1.電源電壓：220V；

2.電源頻率：50HZ；

3.電源電路組成；

4.高壓發生電路組成；

5燈絲加熱電路組成；

旋轉陽極模擬裝置

7.旋轉陽極啟動保護電路；

8.攝影限時與限時保護電路；

9.曝光時間0.8——3.5S連續可調；

10.曝光指示;

11．KV可顯示；

12．mA可顯示；

13．管電壓可測；

14．燈絲加熱指示；

15.模擬球管裝置；

16.旋轉陽極啟動正常指示；

1.主要組成：X線機的整體電路的三大部分：電源電路、高壓發生電路、控制電路。其中高壓發生電路含有整流電路、燈絲加熱電路，控制電路包括旋轉陽極啟動保護與攝影限時與保護電路。

2..可模擬球管的工作過程，其中管電壓可測可顯示，燈絲電壓可測可指示，管電流可測。

3可模擬X線機攝影過程，選轉陽極的啟動與保護，曝光時間的調節，攝影限時與保護。

4.X線機電路總體分析及各單元電路之間的關系的分析實驗。

5.X線機發生與排除模擬訓練

故障一、管電壓不能產生的原因分析與排除。

故障二、燈絲電流不能產生的原因分析與排除

故障三、不能曝光的原因分析與排除。
